[mm]

[inch]

[mm]

[inch]

[mm]

[inch]

6.00

0.236

0.51

0.020

70.00

2.76

6.35

1/4

0.60

0.023

76.20

3

6.69

0.263

0.76

0.030

88.90

3.5

6.70

0.264

0.84

0.033

101.60

4

7.00

0.276

0.89

0.035

127.00

5

7.14

9/32

0.91

0.036

152.40

6

7.62

0.300

1.02

0.040

7.97

0.313

1.14

0.045

9.00

0.354

1.20

0.047

9.43

0.371

1.27

0.050

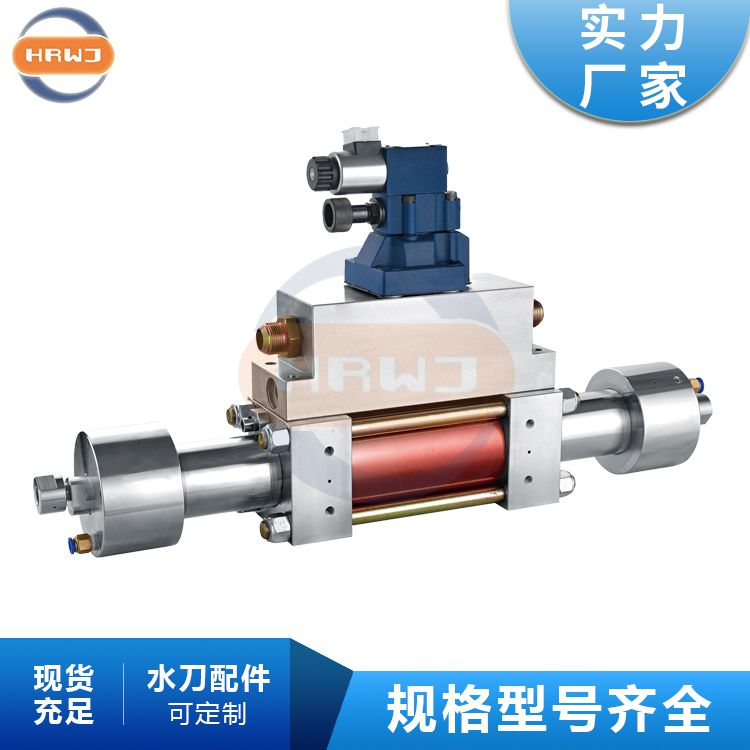

1

油缸

1

內部裝活塞、兩端裝油缸端蓋，由拉桿拉緊，液壓油通過油缸端蓋油孔進入油缸，使活塞在油缸內部左右往返運動。

2

活塞

1

活塞兩邊接柱塞桿，通過壓蓋固定。裝于油缸內部，在油缸左右往返運動，活塞工作動力來自液壓油在油缸內部的進出推壓。

3

油路板

1

油路板安裝于油缸端蓋的油孔面，另外一邊安裝電磁換向閥，油管口通過油管接通油泵。

4

電磁換向閥

1

電磁換向閥是液壓油通過油路板進出油缸的方向控制部件，其控制活塞的左右往返運動對增壓泵的增壓有十分關鍵的作用。

5

高壓維修組件

1

由4pcs高壓環、O型圈、合金環組成一套，安裝于高壓缸體內部，內環套柱塞桿，起高壓水密封作用。

6

低壓油封組件

1

有多個密封圈組成的安裝套件，裝在油缸端蓋多個油孔、各零件接觸面處，保障液壓油不外漏。

7

油缸端蓋

2

油缸端蓋通過四組拉桿安裝在油缸兩端，各油孔處配低壓密封圈，進出油孔口面裝油路板，柱塞桿從其中心孔穿過。

8

換向感應組件

2

由換向推桿、換向彈簧、感應器等組成，從外側入口裝至油缸端蓋上換向執行孔內，通過固定座固定。

9

油缸端蓋拉桿

4

拉桿穿入兩邊油缸端蓋角上圓孔，兩邊扭螺母，作用于拉緊油缸端蓋、使之與油缸結合穩定牢固。

10

柱塞桿

2

直徑較大的一邊裝入活塞凹槽處，套入壓蓋后使用卡簧卡入活塞內側凹槽后安裝穩定，在高壓缸體內運動與高壓密封接觸，對產品光潔度要求較高。

12

高壓缸體

2

高壓缸體是高壓水的產生源位置，產生的壓力越高，高壓缸體承壓越高，對高壓缸體的材料要求越高。高壓缸體安裝在油缸端蓋朝外的一邊。

13

高壓缸內襯套

2

高壓缸內襯套在高壓密封組裝入前裝入高壓缸體，起穩固兩邊高壓密封組不移動的作用。

14

止回閥體

2

止回閥體是承載低壓水進入高壓缸體、高壓水推向單向閥、高壓管的重要零件。止回閥體上安裝低壓維修包，通過高壓缸端蓋緊鑲至高壓缸部。

15

單向閥體

2

單向閥體內裝高壓彈簧、高壓閥芯，接在止回閥體后面，高壓水通過推動高壓閥芯后轉入高壓管，單向閥體與高壓管的連接方式為卡接，通過壓緊螺套。

16

高壓缸端蓋

2

高壓缸端蓋上有低壓水進口孔，并把止回閥體接至高壓缸體一邊，接通水管后，低壓水從高壓缸端蓋進入止回閥體，再進入高壓缸體。

17

止回閥維修組件

2

由高壓閥芯、閥墊、彈簧、低壓閥片、閥蓋、螺釘、O型圈組成，使高壓水、低壓水在止回閥體、單向閥體內單向流動。

備注

本清單以FLOW福祿水刀增壓泵風格舉例說明，個別品牌風格的有少數不一致地方，如Jet Edge杰特風格的增壓器，包含以上組成配件，另外不同之處是其高壓缸體安裝方式為拉桿拉緊式，比FLOW福祿水刀多8pcs高壓缸體拉桿組件。

1

氣缸

氣缸通過氣管接到空壓機，使其推動桿的上下運動達到控制水開關閥體內的閥針，從而達到控制高壓水的開關作用。

2

水開關閥體

水開關閥體內安裝維修組件，上接氣缸，下連刀頭連接桿，旁邊通過適配器接通高壓管。

3

水開關閥體固定座

水開關閥體固定座套住水開關閥體，用螺絲扭緊固定在切割軸上，旁邊孔為接高壓管孔，用于裝刀頭適配器。

4

刀頭適配器

刀頭適配器是連接高壓管與水開關閥體的零件，即起一個轉接作用，固定在水開關閥體固定座上。

5

刀頭連接桿

刀頭連接桿上接水開關閥體，下接混砂室總成，起接通高壓水與適配刀頭的作用，對產品內孔光潔度、精密度要求高。

6

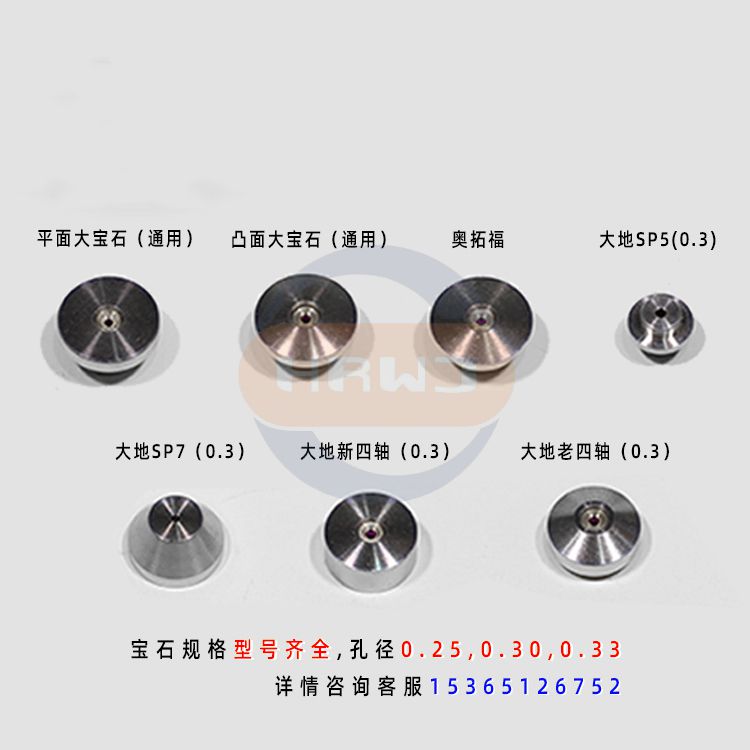

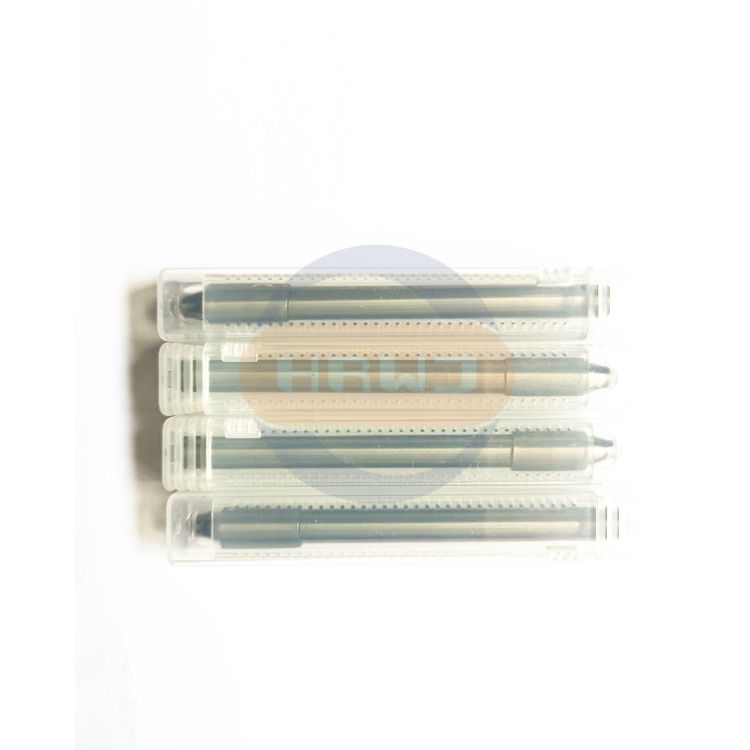

混砂室總成

混砂室總成上接刀頭連接桿，旁邊孔接進砂管，里面放水刀噴嘴，水刀砂管、彈簧夾從下面接入，通過鎖緊螺母固定住。

7

彈簧夾

彈簧夾是套在水刀砂管上，通過鎖緊螺母的扭緊與混砂室總成的錐面形成向內的收縮力，均衡夾緊水刀砂管。

8

鎖緊螺母

鎖緊螺母是扭在混砂室總成下方，使裝在中間的彈簧夾收緊，夾緊水刀砂管，作用于固定水刀砂管在混砂室總成上。

9

防濺盤

防濺盤的作用是把高壓水射流切割物品時反濺射回來的水隔開，保護刀頭總成，及提高操作的完全性。

10

水開關維修組件

由水開關閥針、導環、密封環、水開關閥墊、閥墊O型圈組成，是水開關閥體內阻斷高壓水的開關零件。

傳感器

安裝于油缸端蓋處，通對金屬推桿的感應發出換向指令，其靈敏程度、精準性是產品最重要的部份

換向閥

電磁換向閥是液壓油通過油路板進出油缸的方向控制部件，其控制活塞的左右往返運動對增壓泵的增壓有十分關鍵的作用。

溢流閥

與換向閥一樣安裝于油路板，通過控制油路的大小調節活塞的工作頻率，也就控制了高壓發生器的壓力大小 。

藍膠

藍膠的首先有一定的潤滑作用，但最重要的是與金屬螺絲間起搞氧化作用，防止螺紋間金屬生銹而咬死。

潤滑油

在各個通過密封件對零配件內部的流體密封，安裝都會用到潤滑油產品，以保證兩者間不會因?yàn)槟Σ炼鴵p壞。

卡簧

在活塞、油缸端蓋、氣缸等一些安裝使用上會用到，卡住相應零件與別的零件緊固在一起。

壓力表

在高壓水射流設備中有油壓表與水壓表，是顯示相對壓力的儀器，目前設備中基本上也已用的數顯表。

濾芯

濾芯是各類用水進入到高壓水射流設備核心工作部件前的必用產品，通過濾芯到水中雜質排除在外。

電機

在高壓水射流設備中，選用的電機的功率范圍有10KW-50KW，根據設備本身需要達到的壓力而定。

繼電器

高壓水射流設備電路配件中會遇到更換的一個產品，電路維護中如工人并不熟悉設備請聯系專業人員處理。

攻螺紋工具

為了設備維護保養的方面，配備一套專門的攻螺紋、開錐工具，可以大大地節省設備保養時間、解決高壓管的加工時間、提高生產效率。

開錐工具

水封安裝工具

科學的安裝工具，是正確、高效安裝對應配件的關鍵。高壓密封組件的不可以缺少的工具。

水開關安裝工具

科學的安裝工具，是正確、高效安裝對應配件的關鍵。水開關安裝工具用于安裝水開關維修組件。

鏈?zhǔn)桨迨?/span>

鏈?zhǔn)桨迨质轻槍A柱形產品的螺紋松緊工具，在水刀中用于高壓缸的拆裝。

Y字型板手

月牙型板手

Y字型板手、月牙板手使用于高壓缸端蓋的拆裝上，根據不的高壓缸端蓋設計方式選用不同的工具。
